Servotechnik

Linear Anwendungen

Servo Übersicht

Japanisches trifft Schweizerisches Qualitätsdenken

Wie kein zweiter verfügt Yaskawa über ein riesiges Spektrum an Antriebslösungen in der Servotechnik.

Klick für mehr

Yaskawa Servopack S5

Hochdynamischer Einzel- oder Doppel-Servoachsverstärker, gleiche Hardware für lineare wie rotative Antriebe.

Klick für mehr

Yaskawa Servopack S7

Hochdynamischer Einzel- oder Doppel-Servoachsverstärker, gleiche Hardware für lineare wie rotative Antriebe.

Klick für mehr

Yaskawa Motoren linear

Linearmotoren ermöglichen eine sehr schnelle und präzise Positionierung.

Klick für mehr

Yaskawa Slider

In die standardisierten und kompletten Linearsysteme für vielfältige Anwendungen werden energieeffizienten Yaskawa Linear-Motoren, Magnet-Tracks und bewährte Sensoren eingebaut.

Klick für mehr

Zurück

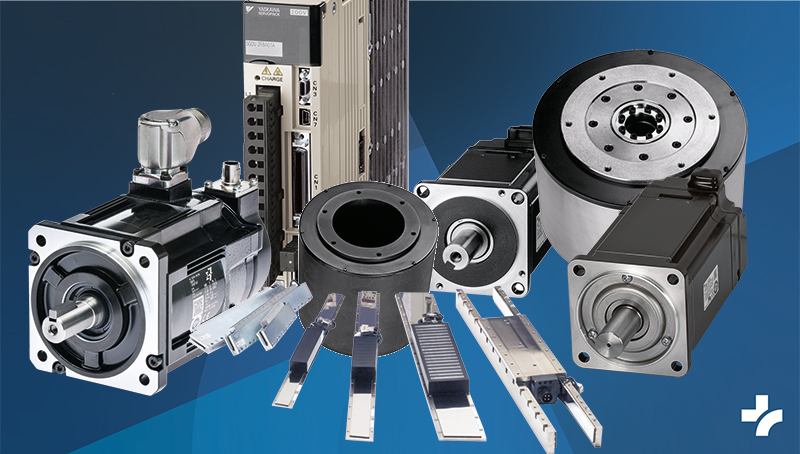

Japanisches trifft Schweizerisches Qualitätsdenken

Wie kein zweiter verfügt Yaskawa über ein riesiges Spektrum an Antriebslösungen in der Servotechnik. Kombiniert mit Robotik bietet Yaskawa gar das umfassendste Angebot an Bewegungslösungen jeglicher Art. Durch die Lieferbereitschaft und das Know-How aus einer Hand gereicht das auch Ihnen zum Vorteil.

Als japanischer Hersteller unterhält Yaskawa in Europa eigene Entwicklungsabteilungen um den hiesigen Produkteanforderungen gerecht zu werden (1500 Mitarbeiter in Europa, 14'000 weltweit, Stand 2020). So wurden alle hier gängigen Feldbusanbindungen in Europa entwickelt und produziert.

Sicherheits-Komponenten sind mit fast allen Antriebslösungen kombinierbar (STO, SLS, SS1, SS2 etc. sind mit Linear-, Rotativ-, und Torquemotoren realisierbar).

Aus insgesamt 5 DD Motorreihen, 6 Linear-Motorreihen und 7 Rotativ Motorreihen stehen über 400 Motorbaugrössen von 3W-110kW für ihre Anwendung bereit.

Die Yaskawa Servoantriebe sind in höchster Qualität gefertigt und weisen eine sehr hohe Einsatzdauer auf. Dies konnte in den vergangenen 30 Jahren mit den Sigma / Sigma-2 und Sigma-3 Reihen immer wieder bewiesen werden. Die Produktezyklen der Yaskawa-Antriebe bewegen sich in dekadischer Grössenordnung. Eine Verfügbarkeit von bis zu 20 Jahren mit anschliessender Reparaturgarantie von weiteren 10 Jahren deckt sich mit schweizerischem Qualitätsdenken und ermöglicht hiesiger Industrietechnik den weltweit guten Ruf.

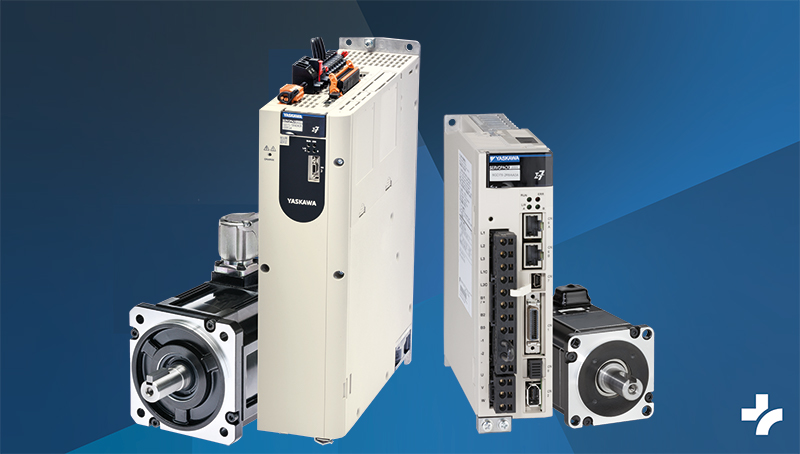

Yaskawa Serie Sigma-7
Rotatorische Motoren 0.01 - 110 kW
DirectDrive 1.3 - 240 Nm (max. 600 Nm)
Innen- und Aussenläufer
Linear-Motoren 12.5 - 2520 N (max. 7560 N), einzelne Motoren, Tandem-Motoren möglich
1x200 V, 3x200 V, 3x400 V

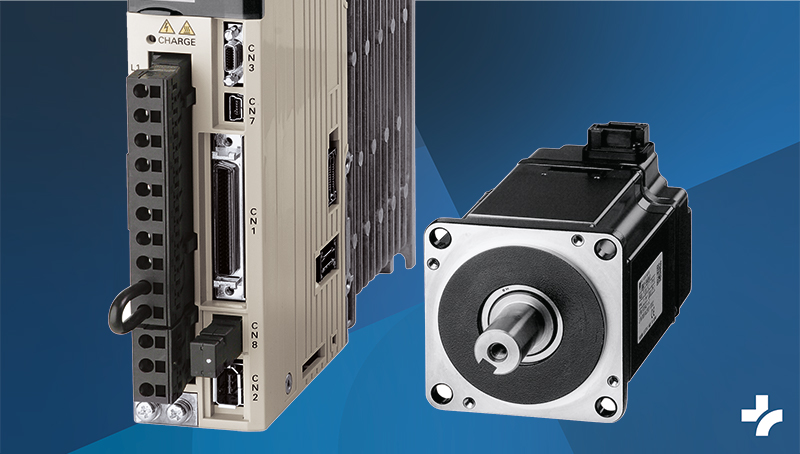

Yaskawa Serie Sigma-5
Rotatorische Motoren 0.01 - 110 kW
DirectDrive 1.3 - 240 Nm (max. 600 Nm)Innenläufer
Linear-Motoren 12.5 - 2250 N (max. 5400 N), einzelne Motoren, Tandem-Motoren möglich
1x200 V, 3x200 V, 3x400 V

Kontakt Swissdrives

Dynamischer Servoachsverstärker
Einzelachsen 400 V, 0.2 - 3.0 kW
Einzelachsen 200 V, 0.03 - 15.0 kW
Einzelachsen 24/48 VDC, 3 - 100 W4, 8, 12 Achsen 24/48 VDC, 3 - 100 W

Optionale Schnittstellen
Dualloop Feedback
Safety (STO, SS1, SS2, SLS)
EtherCAT, Profinet, CanOpen, DeviceNet, ...
Indexer mit Zonentabelle
1.5-Achs-Controller

Integrierte Schnittstellen
Impuls-/Analog
Mechatrolink II, III
Sigma Mini MD mit EtherCAT
Informationen zu Speziel-Funktionen wie Druck-Feedback, Positions-Trigger-Ausgang, reduzierter Positionierfehler, erweiterte Vibrationsunterdrückung und weitere auf Anfrage

Hochdynamischer Einzel- oder Doppel-Servoachsverstärker, gleiche Hardware für lineare wie rotative Antriebe.
Einzelachsen 400 V, 0.2 - 3.0 kW
Einzelachsen 200 V, 0.05 - 15.0 kW
Doppelachsen 200 V 0.2 - 1.0 kW

Funktionen onboard
Druck-Feedback
Positions Trigger-Ausgang
Indexer mit Zonentabelle

Optionale Schnittstellen
Dualloop-Feedback
Safety (STO, SS1, SS2, SLS)
DeviceNet
Indexer mit Zonentabelle

Integrierte Schnittstellen
Impuls-/Analog
Mechatrolink II, III
EtherCAT

Motoren
bis 24 Bit-Encoder, inkrementell, absolut Single/Multiturn
linear, rotatorisch, DirectDrive

Weiter zu Yaskawa

Linearmotoren ermöglichen eine sehr schnelle und präzise Positionierung.
Es stehen drei verschieden Bauarten von Motoren und eine Vielzahl von Baugrössen zur Verfügung, welche durch Tandem-Kombinationen Kräfte bis zu 15'000 N und Geschwindigkeiten bis zu 2.0 m/s ermöglichen.

Motoren mit oder ohne Eisenkern
Magnetmontage unter oder seitlich vom Motor
Magnetpol-Detektion mit oder ohne Hallsensor
1x200 V, 3x200 V, 3x400 V
12.5 - 2520 N (7560 N maximal)
Inkrementelle und absolute Linearmesssysteme

Weiter zu Yaskawa

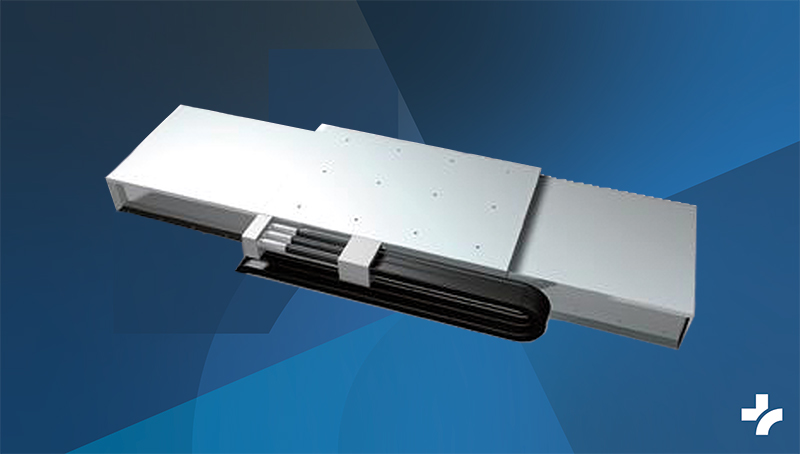

In die standardisierten und kompletten Linearsysteme für vielfältige Anwendungen werden energieeffizienten Yaskawa Linear-Motoren, Magnet-Tracks und bewährten Sensoren eingebaut.

Linear-Slider, bereit zur Benutzung, inkl. Kabel
Geschlossene Bauweise
Kraft 80 - 560 N (max. 2400 N)
Auflösung Massstab 40 oder 20 µm
Effektive Hublängen bis zu 2183 mm
Maximale Last 150 kg
Einsetzbar mit Sigma-7 und Sigma-5 Servopacks
Sondermodelle, Speziallösungen und XY-Systeme möglich
