Servotechnik

Direktantriebs Anwendungen

Yaskawa Servopack S5

Hochdynamischer Einzel- oder Doppel-Servoachsverstärker, gleiche Hardware für lineare wie rotative Antriebe.

Klick für mehr

Yaskawa Servopack S7

Hochdynamischer Einzel- oder Doppel-Servoachsverstärker, gleiche Hardware für lineare wie rotative Antriebe.

Klick für mehr

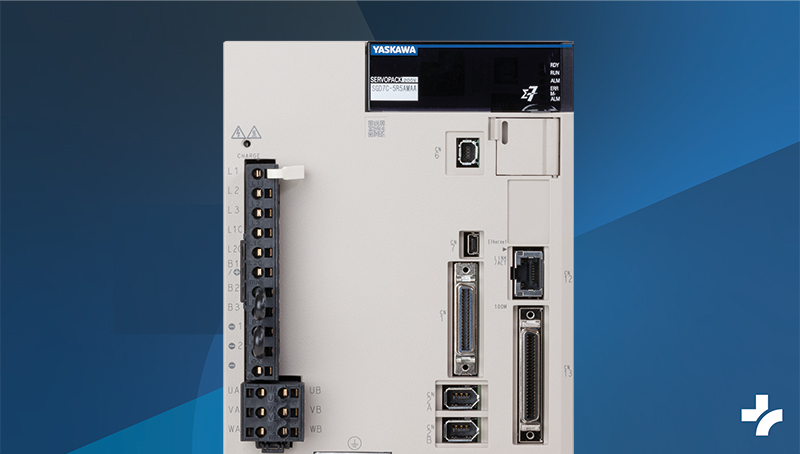

Yaskawa Servopack S7C / SGD7C

SGD7C, der Hochdynamische 2-Achs-Servoverstärker mit integriertem 6-Achs Controller und verschiedenen Optionen.

Klick für mehr

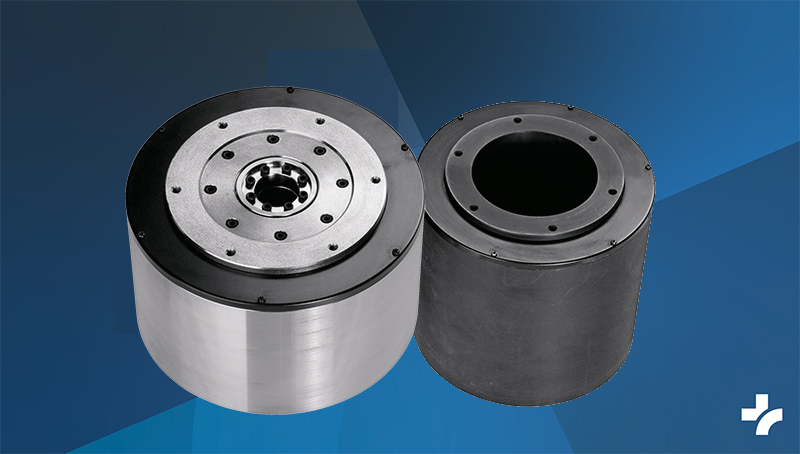

Yaskawa Motoren DD

Sehr kompakte hochdynamische Motoren, ideal für Rotationstisch-Anwendungen bei denen das Getriebe keinen Platz findet.

Klick für mehr

Zurück

Sehr kompakte hochdynamische Motoren. Ideal für Rotationstisch-Anwendungen, bei denen das Getriebe keinen Platz findet. Die hohe Encoder-Auflösung ermöglicht schnelle wie auch sehr langsame, konstante Fahrten und präzise Positionierungen.

135 - 360 mm Durchmesser
Innen- und Aussenläufer
1.3 - 240 Nm (max. 600 Nm)
60 - 300 min-1 (max. 500 min-1)
Ausführungen in 200 V
Eisenlose Ausführungen
Schutzklassen bis IP42
Bis 24 Bit-Encoder
inkrementell, absolut Single/Multiturn

Weiter zu Yaskawa

Dynamischer Servoachsverstärker
Einzelachsen 400 V, 0.2 - 3.0 kW
Einzelachsen 200 V, 0.03 - 15.0 kW
Einzelachsen 24/48 VDC, 3 - 100 W4, 8, 12 Achsen 24/48 VDC, 3 - 100 W

Optionale Schnittstellen
Dualloop Feedback
Safety (STO, SS1, SS2, SLS)
EtherCAT, Profinet, CanOpen, DeviceNet, ...
Indexer mit Zonentabelle
1.5-Achs-Controller

Integrierte Schnittstellen
Impuls-/Analog
Mechatrolink II, III
Sigma Mini MD mit EtherCAT
Informationen zu Speziel-Funktionen wie Druck-Feedback, Positions-Trigger-Ausgang, reduzierter Positionierfehler, erweiterte Vibrationsunterdrückung und weitere auf Anfrage

Hochdynamischer Einzel- oder Doppel-Servoachsverstärker, gleiche Hardware für lineare wie rotative Antriebe.
Einzelachsen 400 V, 0.2 - 3.0 kW
Einzelachsen 200 V, 0.05 - 15.0 kW
Doppelachsen 200 V 0.2 - 1.0 kW

Funktionen onboard
Druck-Feedback
Positions Trigger-Ausgang
Indexer mit Zonentabelle

Optionale Schnittstellen
Dualloop-Feedback
Safety (STO, SS1, SS2, SLS)
DeviceNet
Indexer mit Zonentabelle

Integrierte Schnittstellen
Impuls-/Analog
Mechatrolink II, III
EtherCAT

Motoren
bis 24 Bit-Encoder, inkrementell, absolut Single/Multiturn
linear, rotatorisch, DirectDrive

Weiter zu Yaskawa

SGD7C, der hochdynamische 2-Achs-Servoverstärker mit integriertem 6-Achs-Controller und verschiedenen Optionen.
Zwei Achsen, 200 V 0.2 - 1.0 kW (total).

Funktionen onboard
Motion-Controller (Ladder-Programmierung)
Master/Slave-Achsen
Digitale IOs (16in/16out)
Puls-SollwertSafety (STO)

Feldbus-Schnittstellen
Mechatrolink III (integriert)
EtherCAT, Profibus, Profinet, ModbusTCP (optional)

Motoren 24 Bit-Encoder
linear, rotatorisch, DirectDrive
inkrementell, absolut Single/Multiturn
für verschiedene Massenträgheiten
Drehzahlen bis zu 6000 ¹/min��

Zuverlässig schnelle Inbetriebnahme, hohe Produktionsleistung und maximale Betriebssicherheit. Ein breites Spektrum an Servomotoren: kompakt, ab 3 W bis 15 kW, 6000 min-1.

Ausführungen in 200 V oder 400 V
20 Bit-Encoder
inkrementell, absolut Single/Multiturn
Unterschiedliche Bauformen optimiert auf verschiedene Massenträgheiten
Drehzahlen bis zu 6000 min-1
Schutzklassen bis zu IP67

Zuverlässig schnelle Inbetriebnahme, hohe Produktionsleistung und maximale Betriebssicherheit. Ein breites Spektrum an Servomotoren: kompakt, bis 15 kW, 6000 min-1. Hoher Wirkungsgrad, geringe Wärmeentwicklung.

Ausführungen in 200 V oder 400 V
24 Bit-Encoder
inkrementell, absolut Single/Multiturn
Unterschiedliche Bauformen optimiert auf verschiedene Massenträgheiten
Drehzahlen bis zu 6000 min-1
Schutzklassen bis IP67
Flanschmaß kompatibel zu Sigma-5
Bis zu 20% kleiner als Sigma-5

Weiter zu Yaskawa

Dynamischer Servoachsverstärker
Einzelachsen 400 V, 0.2 - 3.0 kW
Einzelachsen 200 V, 0.03 - 15.0 kW
Einzelachsen 24/48 VDC, 3 - 100 W4, 8, 12 Achsen 24/48 VDC, 3 - 100 W

Weiter zu Yaskawa

Japanisches trifft Schweizerisches Qualitätsdenken

Wie kein zweiter verfügt Yaskawa über ein riesiges Spektrum an Antriebslösungen in der Servotechnik. Kombiniert mit Robotik bietet Yaskawa gar das umfassendste Angebot an Bewegungslösungen jeglicher Art. Durch die Lieferbereitschaft und das Know-How aus einer Hand gereicht das auch Ihnen zum Vorteil.

Als japanischer Hersteller unterhält Yaskawa in Europa eigene Entwicklungsabteilungen um den hiesigen Produkteanforderungen gerecht zu werden (1500 Mitarbeiter in Europa, 14'000 weltweit, Stand 2020). So wurden alle hier gängigen Feldbusanbindungen in Europa entwickelt und produziert.

Sicherheits-Komponenten sind mit fast allen Antriebslösungen kombinierbar (STO, SLS, SS1, SS2 etc. sind mit Linear-, Rotativ-, und Torquemotoren realisierbar).

Aus insgesamt 5 DD Motorreihen, 6 Linear-Motorreihen und 7 Rotativ Motorreihen stehen über 400 Motorbaugrössen von 3W-110kW für ihre Anwendung bereit.

Die Yaskawa Servoantriebe sind in höchster Qualität gefertigt und weisen eine sehr hohe Einsatzdauer auf. Dies konnte in den vergangenen 30 Jahren mit den Sigma / Sigma-2 und Sigma-3 Reihen immer wieder bewiesen werden. Die Produktezyklen der Yaskawa-Antriebe bewegen sich in dekadischer Grössenordnung. Eine Verfügbarkeit von bis zu 20 Jahren mit anschliessender Reparaturgarantie von weiteren 10 Jahren deckt sich mit schweizerischem Qualitätsdenken und ermöglicht hiesiger Industrietechnik den weltweit guten Ruf.

Yaskawa Serie Sigma-7
Rotatorische Motoren 0.01 - 110 kW
DirectDrive 1.3 - 240 Nm (max. 600 Nm)
Innen- und Aussenläufer
Linear-Motoren 12.5 - 2520 N (max. 7560 N), einzelne Motoren, Tandem-Motoren möglich
1x200 V, 3x200 V, 3x400 V

Yaskawa Serie Sigma-5
Rotatorische Motoren 0.01 - 110 kW
DirectDrive 1.3 - 240 Nm (max. 600 Nm)Innenläufer
Linear-Motoren 12.5 - 2250 N (max. 5400 N), einzelne Motoren, Tandem-Motoren möglich
1x200 V, 3x200 V, 3x400 V
